4-72離心通風機產品用途:

    4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無的、對鋼材無腐蝕性的氣體。B472型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質、所含塵土及硬質顆粒物不大于150mg/m3氣體溫度不得超過80℃。

    4-72型風機的性能與選用件及地基尺寸與4-72型,可按其樣本選擇。該風機結構基本與4-72型相同、N28-6采用B35型帶法蘭益與底腳的電動機,N0.6-12C、D電動機選用該表中與Y系列對應的系列,安裝形式為B3。

    4-72型風機采用不銹鋼、玻璃鋼材質用于輸送腐蝕性氣體,其性能與地基尺寸同于4-72型。

    4-72離心通風機產品型式:

    從電動機一側正視,法輪順時針旋轉,稱為右旋風機,以“右’表示;葉輪逆時針旋轉,稱為左旋風機。以‘左”表示。

    風機的出口位置,以機殼的出風口角度表示。472型風機No2.B-6出廠時均做成N種形式,使用單位根據要求再安裝成所需要的位置,訂貨時不需注明、N0.28出風口位置調整范圍0°-225°,間隔是45°。N0.3.2-6出風口位置調整范圍0°-225°,間隔是22.5°。N0.16、20出風口位置制成固定的三種:0、90°、180°,不能調整,訂貨時需注明。

    風機的傳動方式有A、B、C、D四種.4-72型風機中,N0.2.86采用A式傳動,NO.8-12采用C、D式傳動，N0.16-20采用B式傳動。

    4-72離心通風機結構特點：

    4-72型風機中N0.28-6主要由葉輪、機殼、進口風等部分配直聯電動機而組成。N08-20除具有上述

    1、葉輪由10個后傾的機冀型葉片、曲線型前盤和平板后盤組成。用銅板或鑄鋁合金制造,并經動、靜平衡校正,空氣性能良好,效率高、運轉平穩。

    2、機殼做成兩種不同型式。N028-12機殼作成整體,不能拆開，N0.120的機殼制成三開式,除沿中分水平面分為兩半外,上半部再沿中心線垂直分為兩半,用螺桂連接。

    3、進風口制成整體,裝于風機的側面,與軸向平行的截面為曲線形狀,能使氣體順利進入葉輪,且損失較小。

    4、傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。

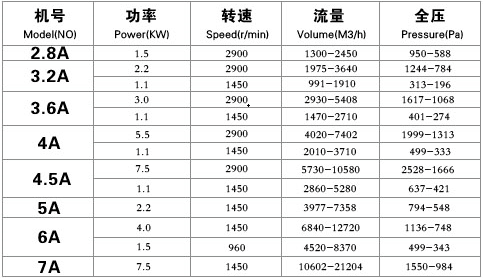

    4-72離心通風機性能參數：
